细石混凝土泵眼镜板和切割环如何更换

1.眼镜板与切割环间隙调整

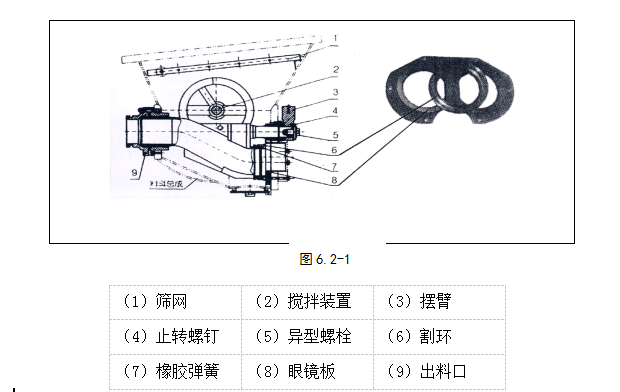

细石混凝土泵泵送5000 m³左右混凝土后应请注意检查眼镜板与切割环间的间隙。若超过2mm，且磨损均匀，则应考虑调整间隙。调整步骤如下（参见图6.2-1）：

（1）将料斗、S管阀清洗干净；

（2）拧下旋转螺钉4；

（3）拧紧异型螺栓5，将S管拉向料斗后墙板，切割环与眼镜板之间间隙小；

（4）拧上止转螺钉4.图6.2-1

2.切割环及眼镜板的更换

由于眼镜板、切割环磨损不均匀，无法用上面的方法调整间隙或磨损过量，则必须更换眼镜板，切割环及橡胶弹簧，其步骤：

（1）关闭电机，释放蓄能器内压力，取出料斗筛网。

（2）将料斗、S管阀等清洗干净

（3）拧下定位螺钉，拧松异形螺母5约20mm

（4）用小千斤顶从花键端将S管阀往出料口方向顶，使切割环6和眼镜板8之间间隙为20mm

（5）卸下磨损的切割环6及已老化的橡胶弹簧7

（6）在料斗后墙板上拧下连接眼镜板的八根螺栓9，卸下眼镜板8

（7）按上述相反程序装上新的眼镜板，橡胶弹簧，切割环并将机器复原。
